超极大乐透中奖规则 www.btoem.tw   2018年12月泰尔科技成功自主研发“轮胎转动惯量测量仪”,是目前国内唯一一台“轮胎转动惯量测量仪。

  工作原理基于[力矩=转动惯量*角加速度]。测量仪采用速度正弦加载,直接测量负载转矩和速度反馈,最后综合解算转动惯量。测量仪可以测量轮胎绕轴转动惯量与轮胎横摆转动惯量。公司正在扩展测量仪功能,使其适用于底盘部件的转动惯量测量。

  轮胎转动惯量测量仪选用伺服电机驱动,无减速机,响应速度非???。选用高精度动态扭矩传感器作为核心传感器。测控系统硬件采用 NI公司的采集、控制器;软件基于Labview平台开发。经标定,样机测量轮胎绕轴转动惯量精度≤0.5%,测量轮胎横摆转动惯量精度≤1%。

  公司设备团队会继续改善测量仪工装,提高精度,重复性。扩展测量仪的适用范围。

  一、设备概述

IAA10型轮胎转动惯量测量仪是一种新型的轮胎转动惯量测试设备,可以测量多不同规格型号的轮胎。本设备采用正弦速度控制,直接测量扭矩和运动角加速度,最后综合解算转动惯量。综合精度和测试效率优于传统三线摆,在控制和解算方面有明显提升。

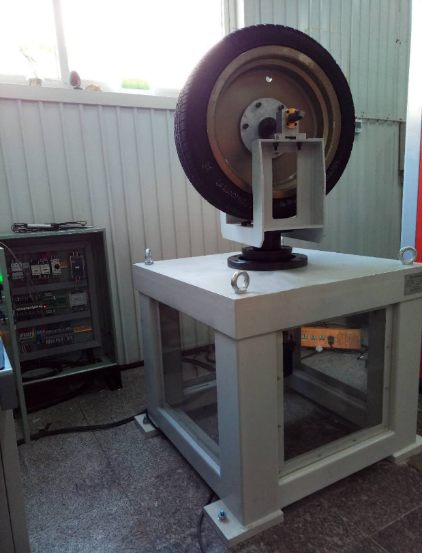

设备实物图如下图所示。


、主要性能参数





、设备结构概述

3.1测试

本试验机使用以下两种工装。

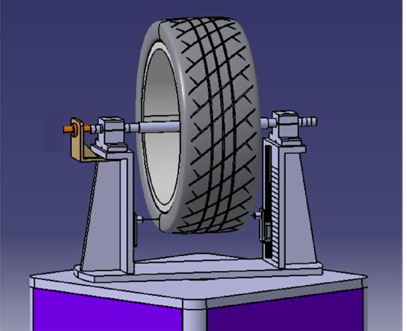

3轮胎绕轴线方向转动惯量工装图

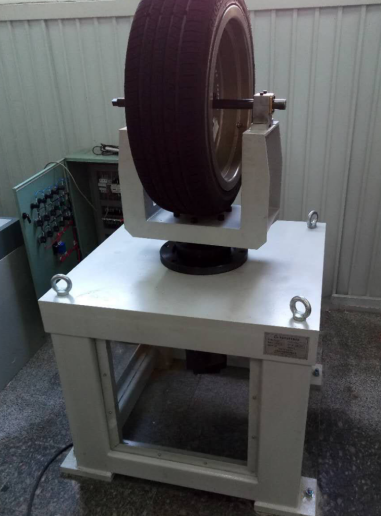

4测试轮胎摆动方向转动惯量工装

、软件平台介绍

软件操作界面如下图。

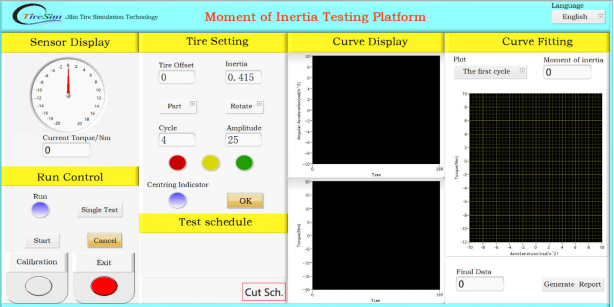

5转动惯量测试软件英文界面

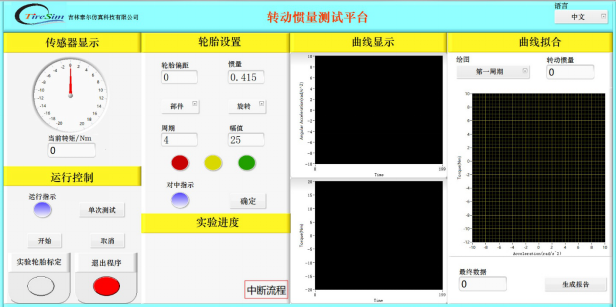

6转动惯量测试软件中文界面
